试题四(15分)

阅读以下说明，回答问题1～7，将解答填入答题纸对应的解答栏内。

【说明】

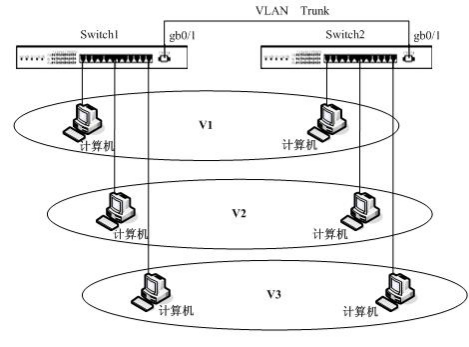

图C2-4-1是在网络中划分VLAN的连接示意图。VLAN可以不考虑用户的物理位置，而根据功能、应用等因素将用户从逻辑上划分为一个个功能相对独立的工作组，每个用户主机都连接在支持VLAN的交换机端口上，并属于某个VLAN。

图C2-4-1

【问题1】(2分)

同一个VLAN中的成员可以形成一个广播域，从而实现何种功能?

答案：隔离不同VLAN之间的广播风暴，从而提高网络通信效率;实现各个VLAN之间的逻辑隔离。

【问题2】(2分)

在交换机中配置VLAN时，VLAN l是否需要通过命令创建?为什么?

答案：不需要，VLAN1由系统自动创建。

【问题3】(3分)

创建一个名字为v2的虚拟局域网的配置命令如下，请给出空白处的配置内容：

Switch# (1) (进入VLAN配置模式)

Switch(vlan)# (2) (创建v2并命名)

Switch(vlan)# (3) (完成并退出)

答案：(1)Switch #vlan database(进入VLAN配置模式)

(2)Switch(vlan)#vlan 2 name v2(创建VLAN2并命名)

(3)Switch(vlan)#exit(完成并退出，或end)

【问题4】(2分)

使Switch1的千兆端口允许所有VLAN通过的配置命令如下，请给出空白处的配置内容：

Switch1(config)#interface gigabit 0/1(进入千兆端口配置模式)

Switch1(config-if)#switchport (4)

Switch1(config-if)#switchport (5)

答案：(4) mode trunk

(5) trunk allowed vlan all(或trunk encapsulation isl)

【问题5】(2分)

若交换机Switch1和Switch2没有千兆端口，在图4-1中能否实现VLAN Trunk的功能?若能，如何实现?

答案：若交换机Switch1和Switch2没有千兆端口，在图4-1中可以实现VLAN Trunk的功能。在交换机Switch1和Switch2中各牺牲一个普通以太端口(fastEthernet)并将其配置成Trunk模式。

【问题6】(2分)

将Switch1的端1216划入v2的配置命令如下，请给出空白处的配置内容：

Switch1(config)#Interface fastEthernet 0/6 (进入端口6配置模式)

Switch1(config-if)#switchport (6)

Switch1(config-if)#switchport (7)

答案：(6) mode access

(7) access vlan2 或 access vlan v2

【问题7】(2分)

若网络用户的物理位置需要经常移动，应采用什么方式划分VLAN?

答案：应采用基于MAC地址的方式划分VLAN;或基于网络层协议划分VLAN。
