2021 年 5 月网络工程师 下午题

试题一

阅读以下说明，回答问题 1 至问题 4，将解答填入答题纸对应的解答栏内。

【说明】

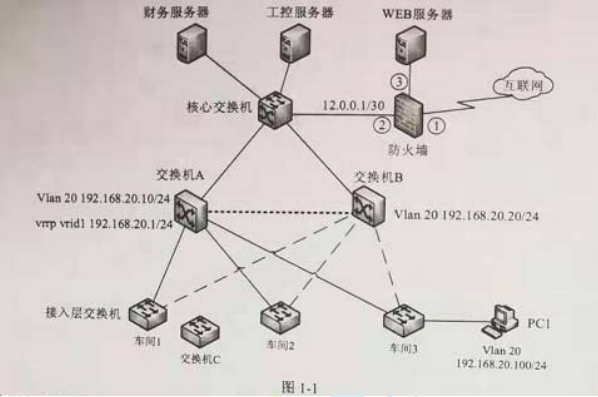

某企业网络拓扑图如图 1-1 所示。该网络可以实现的网络功能有：

1.汇聚层交换机 A 与交换机 B 采用 VRRP 技术组网;

2.用防火墙实现内外网地址转换和访问策略控制;

3.对汇聚层交换机、接入层交换机(各车间部署的交换机)进行 VLAN 划分。

[问题 1] (6 分)

为图 1-1 中的防火墙划分安全域，接口①应配置为(1)区域，接口②应配置为(2)区域，接口③应配置为(3)区域。

[问题 2](4 分)

VRRP 技术实现(4)功能，交换机 A 与交换机 B 之间的连接线称为(5)线，其作用是(6).

[问题 3] (6 分)

图 1-1 中 PCI 的网关地址是(7);在核心交换机上配置与防火墙互通的默认路由，其目标地址应是(8);若禁止 PCI 访问财务服务器，应在核心交换机上采取(9)措施实现。

[问题 4](4 分)

若车间 1 增加一台接入交换机 C，该交换机需要与车间 1 接入层交换机进行互连，其连接方式有(10)和(11);其中(12)方式可以共享使用交换机背板带宽，(13)方式可以使用双绞线将交换机连接在一起。
